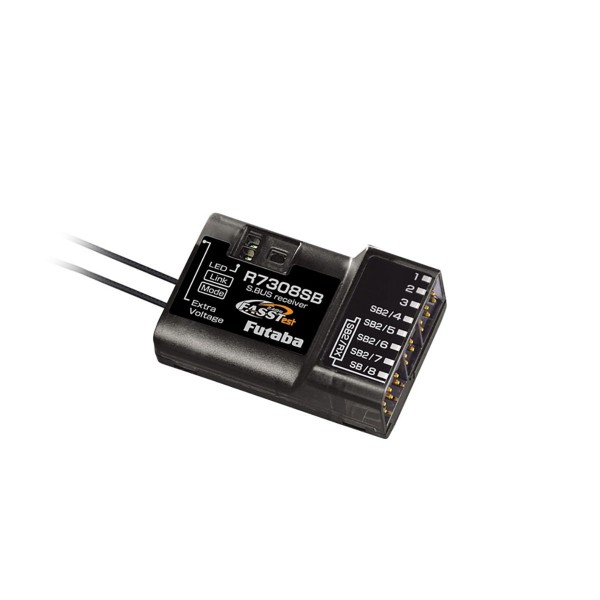

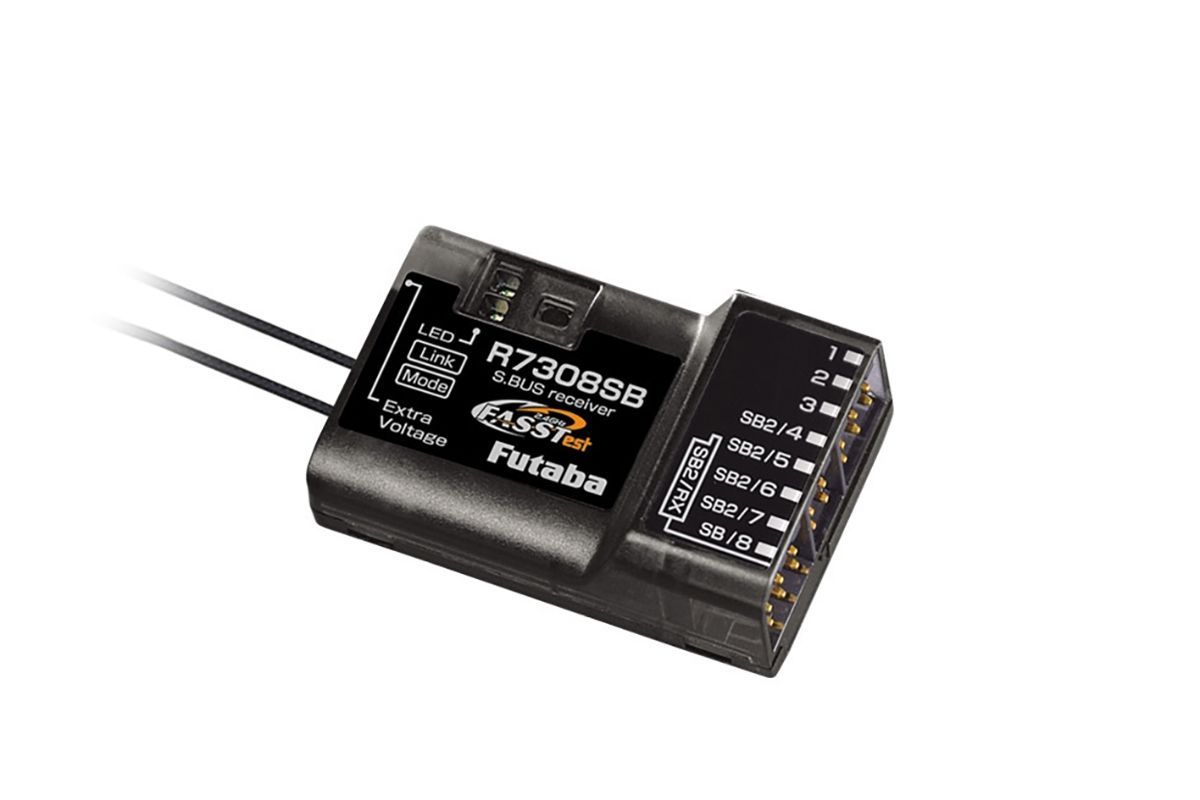

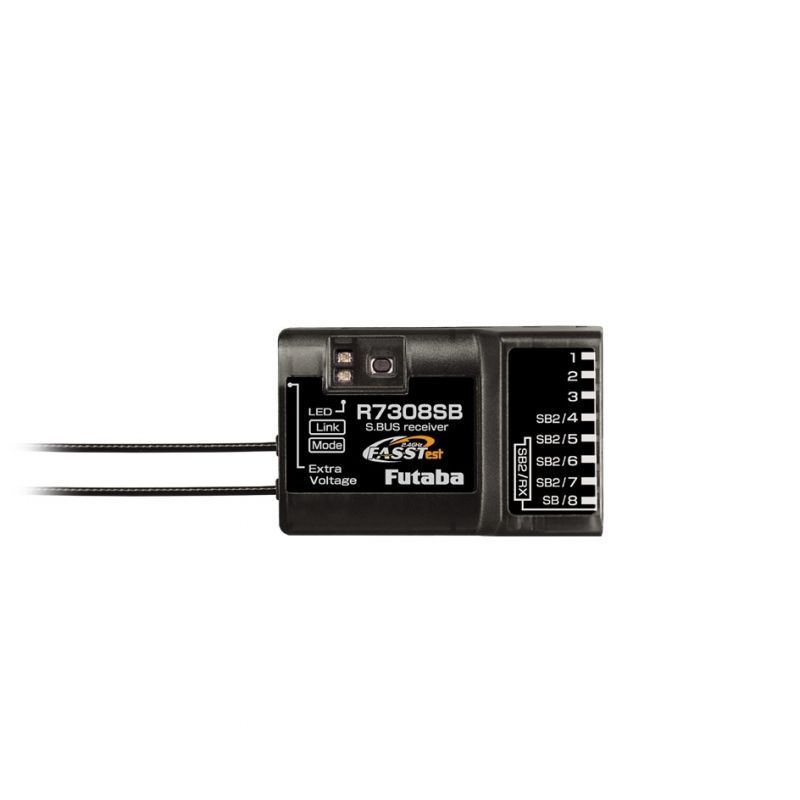

Futaba R7308SB FASSTest přijímač 8k
Popis produktu:

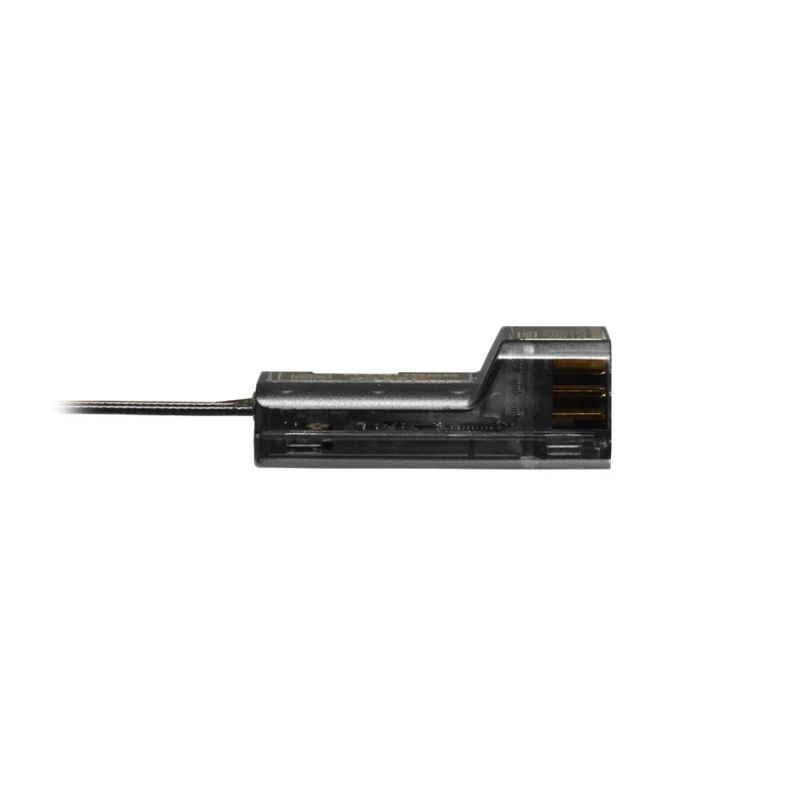

Osmikanálový telemetrický přijímač Futaba přenosového systému FASSTest-2.4GHz a FASST (bez telemetrie) s dvojicí diverzitních antén s plným dosahem. Je určen pro všeobecné použití v modelech všech kategorií; díky kompaktním rozměrům, nízké hmotnosti a konektorům zasouvaným v podélné ose je vhodný i pro modely se štíhlým trupem, jako jsou větroně F3B, F3J apod. Díky volitelným kanálovým režimům a možnosti dvoupřijímačového provozu výborně poslouží i v modelech vyžadujících velký počet kanálů v takovém případě dvojice R7308SB poskytne až 16 klasických PWM kanálových výstupů nebo 14-15 PWM výstupů a 1-2 S.BUS sériové výstupy. Kromě toho je přijímač vybaven portem S.BUS2 pro obousměrnou komunikaci umožňující připojení S.BUS2 serva, telemetrických čidel a dalších kompatibilních zařízení, jako S.BUS2 porty mohou sloužit také zásuvky kanálů 4-7. Provozní stavy přijímače jsou signalizovány LED indikátorem.
Přenosový systém
Futaba FASSTest-2.4GHz s telemetrií pro létající modely.
Pamatujte, že v režimech FASSTest12CH a FASST s vysokou opakovací frekvencí (High Speed) je možno používat pouze digitální serva.
Napájení
4,8-7,4 V (jmenovité napětí) tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.
Anténa

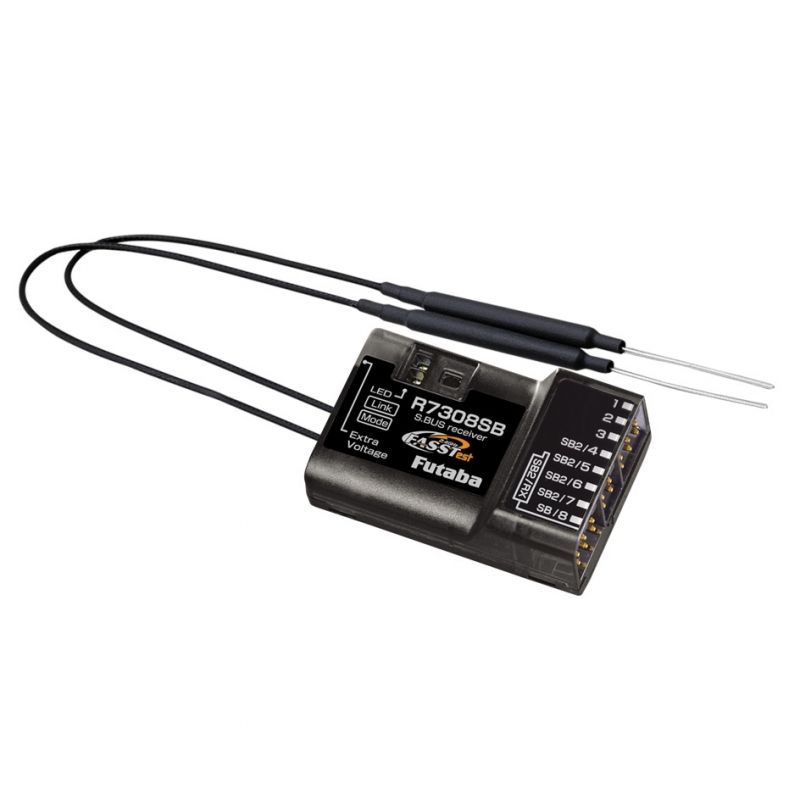

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°. Antény jsou vybaveny pouzdry zlepšujícími směrové charakteristiky antén.
Výstupy přijímače, kanálové režimy

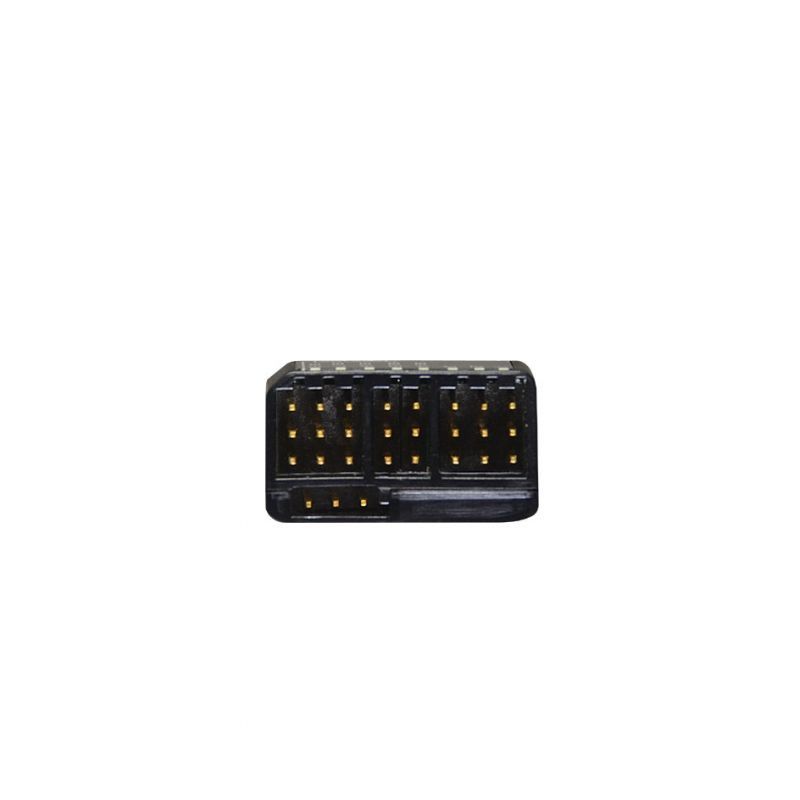

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.
Kanálové výstupy (PWM/S.BUS): R7308SB umožňuje změnu přiřazení kanálů, jak ukazuje tabulka níže dovolující používat kombinaci klasických PWM výstupů a S.BUS výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz), v němž se může dvojice R7308SB nabídnout až 16 klasických PWM kanálů nebo 14-15 PWM výstupů a 1-2 S.BUS sériové výstupy, popř. další kombinace s dodatečnými S.BUS2 vstupními/výstupními porty. Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu v normálním provozním režimu nelze kanálové režimy změnit.
| Kanál | |||||||
| Výstupní zásuvka | Režim A 1-8 k | *Režim B 1-7 k | Režim C 1-6 k | Režim D 1-3 k | Režim E 9-16 k | Režim F 9-15 k | Režim G 9-14 k |
| 1 | 1 | 1 | 1 | 1 | 9 | 9 | 9 |
| 2 | 2 | 2 | 2 | 2 | 10 | 10 | 10 |
| 3 | 3 | 3 | 3 | 3 | 11 | 11 | 11 |
| SB2/4 | 4 | 4 | 4 | S.BUS2 | 12 | 12 | 12 |
| SB2/5 | 5 | 5 | 5 | S.BUS2 | 13 | 13 | 13 |
| SB2/6 | 6 | 6 | 6 | S.BUS2 | 14 | 14 | 14 |
| SB2/7 | 7 | 7 | S.BUS2 | S.BUS2 | 15 | 15 | S.BUS2 |
| SB/8 | 8 | S.BUS | S.BUS | S.BUS | 16 | S.BUS | S.BUS |
| Blikání LED | červená 1x | červená 2x | červená 3x | červená 4x | červená 5x | zelená 1x | zelená 2x |
| *) Výchozí nastavení | |||||||
S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.

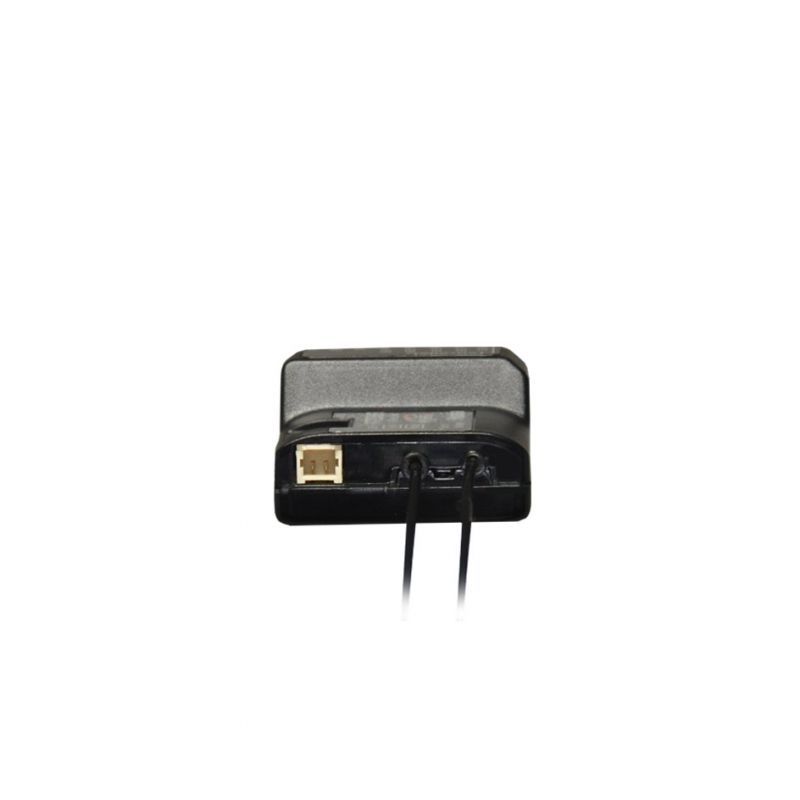

EXT (Extra Voltage): Zásuvka umožňující měření napětí externího (např. pohonného) akumulátoru připojeného pomocí kabelu CA-RVIN-700 (prodává se zvlášť) v rozsahu 0-70 V.
Dvoupřijímačový provoz s automatickým zálohováním
Na přijímači je také možno aktivovat dvoupřijímačový režim s automatickým zálohováním, který při výpadku příjmu signálu jednoho z přijímačů (dvojice R7308SB nebo jeden R7308SB a jiný FASSTest S.BUS2 přijímač) automaticky zajistí přepnutí z hlavního přijímače na záložní (nebo naopak). Funkce je v principu stejná, jako u zálohovacího systému FDLS-1, ale obejdete se bez dalšího přídavného zařízení.
Telemetrie (pouze v systému FASSTest)
R7308SB předává do vysílače údaje o napájecím napětí přijímače a o napětí měřeném na vstupu EXT bez potřeby připojení jakýchkoliv senzorů.
R7308SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.
Sada přijímače obsahuje: přijímač R7308SB, návod k obsluze.
Co je S.BUS2/S.BUS
- S.BUS Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
- S.BUS2 Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.
S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link pro některá serva lze kanál nastavovat jen s pomocí vysílače).
S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
| Modulace/Kódování | FASSTest-2.4GHz |
| Počet kanálů | 8 |
| Funkce | Fail-safe,Telemetrie,Dvoupřijímačový provoz |
| Napájení (jmenovité napětí) | 4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V |
| Napájení (provozní rozsah) [V] | 3.5 - 8.4 |
| Délka [mm] | 38.8 |
| Šířka [mm] | 24.9 |
| Výška [mm] | 14.3 |
| Hmotnost [g] | 11 |
| Sériový výstup | S-BUS,S-BUS2 |
