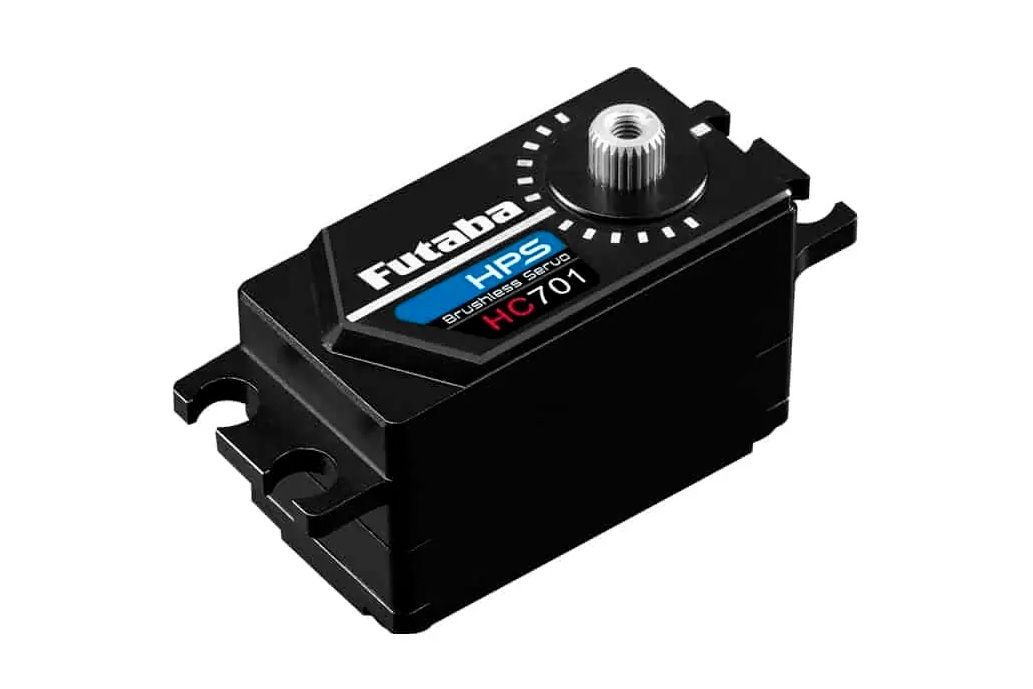

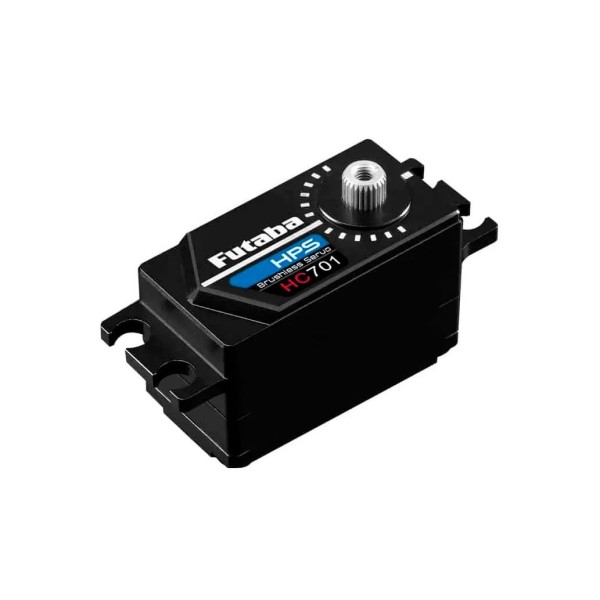

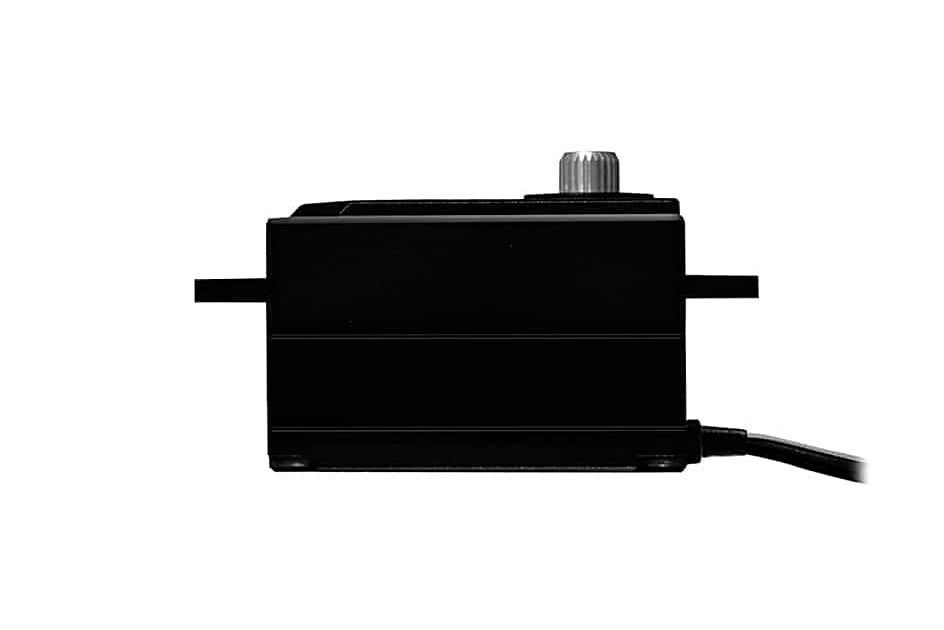

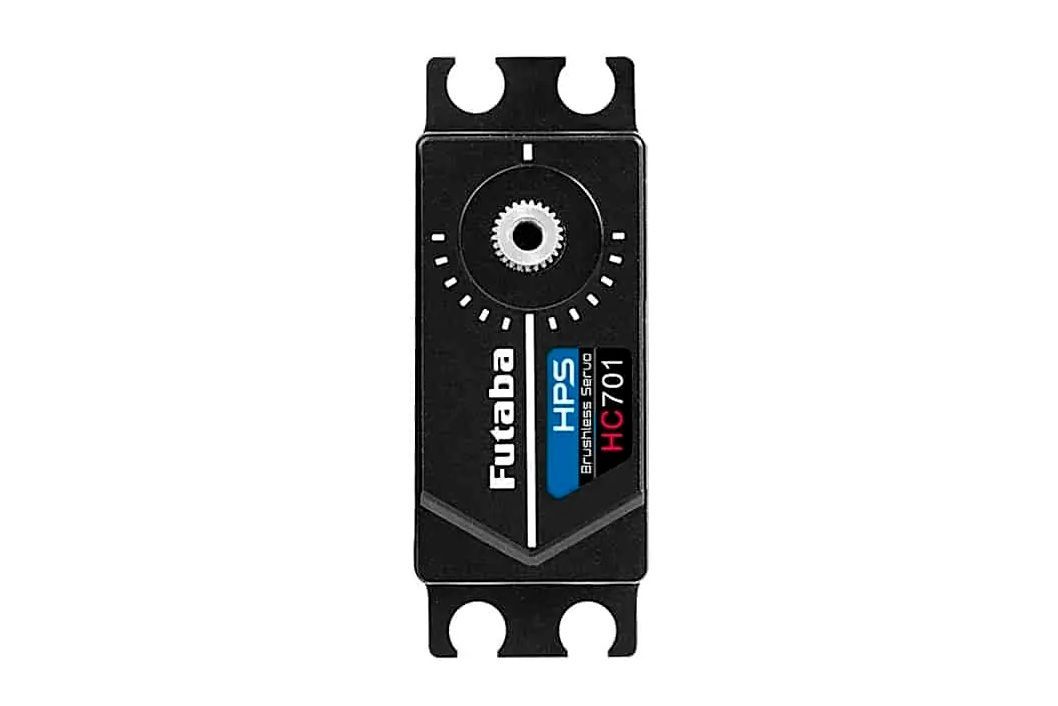

Futaba HPS-HC701 (30kg 0,07s/60°)

Špičkové velmi a super rychlé digitální HV nízkoprofilové servo se střídavým motorem a kuličkovými ložisky ideální pro 3D/F3C akrobatické vrtulníky 500-800. Programovatelné s volitelným neutrálem 760/1520µs, podpora S.BUS a S.BUS2, hliníková krabička. Napájení 4,8-8,4V. Tah 2,6,5kg.cm, rychlost 0,08s/60° při 6,6V, tah 30kg.cm, rychlost 0,07s/60° při 7,4V. Hmotnost 54g.

Velmi silné a super rychlé programovatelné digitální nízkoprofilové S.BUS2/S.BUS servo se střídavým motorem, s kovovými převody a výstupní hřídelí uloženou ve dvou kuličkových ložiscích se zvýšeným napájecím napětím pro špičkové 3D/F3C akrobatické vrtulníky 500-800. Servo má volitelný neutrál 760 µs (úzkopásmové, výchozí tovární nastavení) nebo 1520 µs, takže je vhodné pro ovládání cykliky i vyrovnávacího rotoru.Pro zajištění dokonalého chlazení i při vysokém zatížení je servo uloženo v celokovové krabičce.

Použití střídavého motoru přináší:

• rychlejší odezvu oproti servům se stejnosměrným motorem,
• vyšší životnost motoru (až pětinásobnou ve srovnání se stejnosměrným motorem),
• nižší provozní teplotu a úspornější provoz v důsledku vyšší účinnosti střídavého motoru,
• vyšší účinnost a menší produkce ztrátového tepla rovněž umožňují zvýšit tah a rychlost serva bez zvětšení jeho rozměrů,
• odpadá rušení způsobované jiskřením kartáčků na komutátoru,
• vyšší odolnost vůči vibracím.

HPS-CB701 můžete připojit k výstupům přijímačů S.BUS 2 (sériová sběrnice s obousměrnou komunikací) nebo S.BUS (sériová sběrnice s jednosměrnou komunikací) nebo může fungovat jako klasické servo připojené do kanálového (PWM) výstupu přijímače.

S pomocí USB rozhraní CIU-3 a PC programu S-Link nebo vysílače Futaba vybaveného funkcí nastavování S.BUS serv můžete programovat celou řadu parametrů serva (rychlost, velikost výchylek, neutrál, ochrana proti přetížení, měkký rozběh atd.). S pomocí programátoru GPB-1 (s firmwarem 4.3 nebo vyšším) je možno volit neutrál 760 µs/1520 µs

Zvýšené napájecí napětí 6,0-7,4 V (jmenovité), 4,8-8,4 V (provozní). Vyžaduje použití napájecího akumulátoru nebo výkonného spínaného UBEC s vysokou proudovou zatížitelností.

Co je S.BUS2/S.BUS

• S.BUS Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
• S.BUS2 Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Velikost serva	Standard
Typ serva	Digitální
Tah při 6,6 V (1520µs) [kgcm]	26.5
Rychlost při 6,6 V (1520µs) [s/60st.]	0.08
Tah při 6,6 V (760µs) [kgcm]	24
Rychlost při 6,6 V (760µs) [s/60st.]	0.08
Tah při 7,4 V (1520µs) [kgcm]	30
Rychlost při 7,4 V (1520µs) [s/60st.]	0.07
Tah při 7,4 V (760µs) [kgcm]	27
Rychlost při 7,4 V (760µs) [s/60st.]	0.07
Převody serva	Kovové
Kuličková ložiska	2×
Highvoltage	Ano
Napájení [V]	4.8 - 8.4
Délka [mm]	40.5
Šířka [mm]	21.2
Výška [mm]	26.2
Hmotnost [g]	54
Určeno pro	Vrtulníky
S.BUS	Ano
S.BUS2	Ano
Odolnost vůči vodě	Ne
