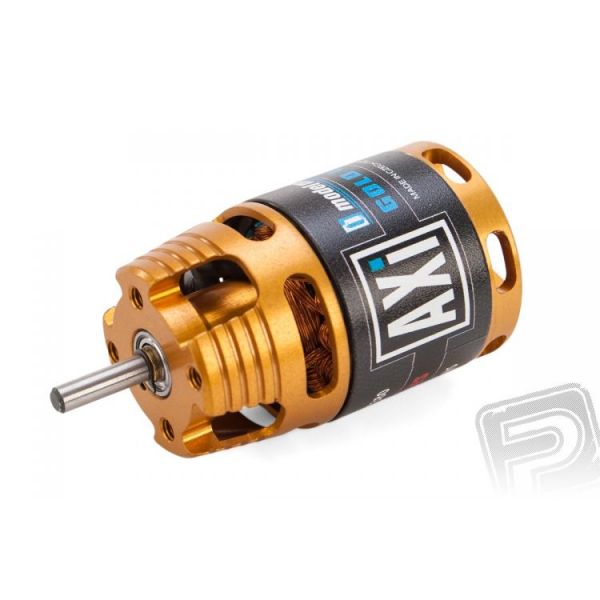

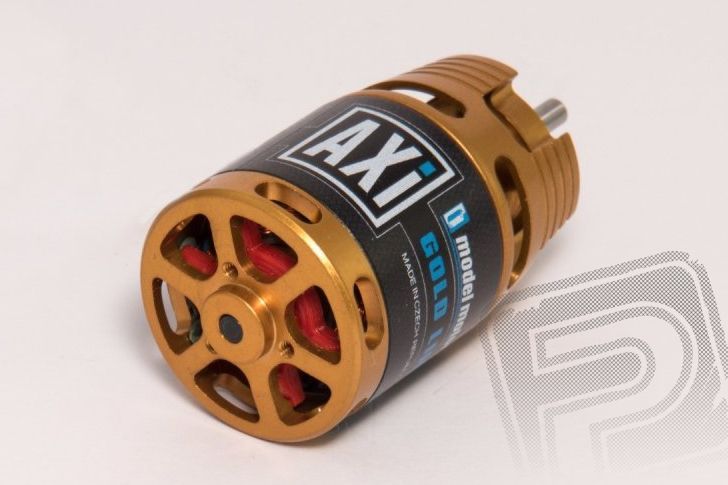

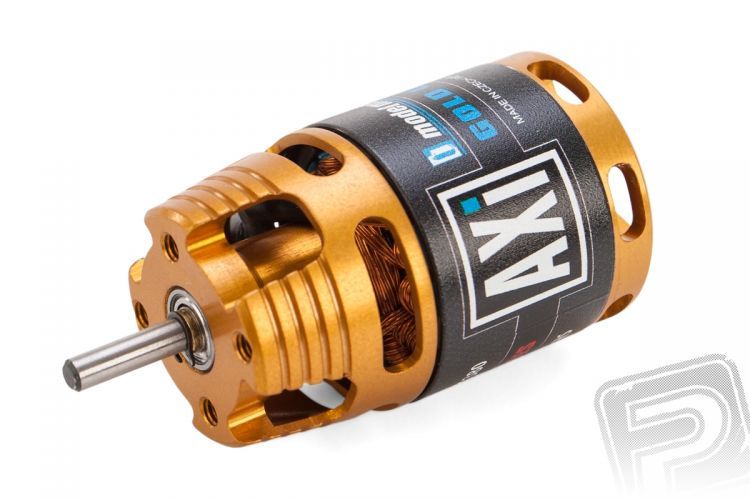

AXI 2217/20 V2 LONG F5J střídavý motor
Popis produktu:
Nová generace motorů AXI V2 má vyšší výkon díky svému propracovanému designu, který ve spojení s integrovaným chladícím systémem na principu turbínového efektu proudění vzduchu udržuje vinutí motoru chladnější až o 20%. Speciální verze Long je opatřena prodlouženým kónickým předním čelem pro snadnou montáž do trupů větroňů o malém průměru přídě.
Robustní a spolehlivé vysokovýkonné střídavé motory řady AXI 2217/xx V2 s otočným pláštěm a neodymovými magnety mají kalenou hřídel o průměru 5 mm uloženou ve dvou kuličkových ložiscích, která zajišťují velmi dobrou mechanickou stabilitu při normální i obrácené montáži. Rotory motorů řady AXI 2217/xx V2 jsou vyváženy na nejmodernějším dynamickém vyvažovacím zařízení od renomované společnosti Schenck. Kvalitní japonská ložiska, dodávaná do motorů řady V2 se vyznačují vyšší životností a tichým chodem.
Motory řady AXI 2217/xx V2 jsou díky svému velkému kroutícímu momentu vhodné pro přímý pohon velkých vrtulí bez nutnosti použít převodovku, což zajišťuje velmi dobrou účinnost celého pohonu.
| Systém označování motorů: AXI xxYY/zz |
| xx - průměr statoru v mm |
| YY - délka statoru v mm |
| zz - počet závitů |
AXI 2217/20 V2 Long je střídavý motor učený pro pohon menších modelů s letovou hmotností do 1300 g s napájením z dvoučlánkového nebo tříčlánkového akumulátoru Li-poly. Výborně se hodí pro modely, jako je Multiplex Easy Glider, náš Robin II a podobné lehké motorové větroně - všeobecně modely pomalejší, kde je vhodnější vrtule většího průměru s nižšími otáčkami.

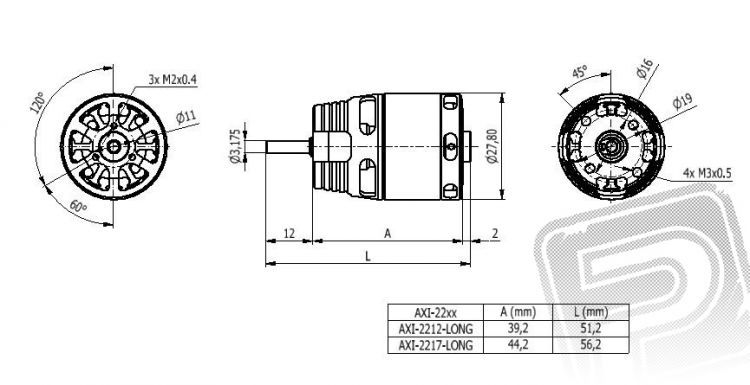

Montáž motoru: AXI 2217/20 V2 Long je primárně konstruován pro přední montáž, ale po dokoupení příslušné sady jej lze využít i v zadní montáži. Při přední montáži za čelo motoru použijte čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Motorová přepážka by měla být z 3 mm letecké překližky.
Sada motoru obsahuje: střídavý motor AXI 2217/20 V2 Long s kabely, návod.
| Napájení LiXX článků | 2 - 4 |
| Otáčky na Volt [ot./min/V] | 840 |
| Počet závitů | 20 |
| Vnitřní odpor [mOhm] | 185 |
| Proud naprázdno [mA] | 400 |
| max. účinnost [%] | 84 |
| Proud při max. účinnosti (η>75%) [A] | 8 - 14 |
| Max. špičkový proud (60 s) [A] | 20 |
| Max. výkon [W] | 270 |
| Průměr [mm] | 27.7 |
| Délka [mm] | 44.4 |
| Průměr hřídele [mm] | 4 |
| Hmotnost [g] | 74 |
| Počet pólů | 14 |
| Časování [°] | 15 - 25 |
| Regulátor [A] | 18 - 25 |
| Větroň do hmotnosti [g] | 1100 |
| Akrobat do hmotnosti [g] | 800 |
